解析 Apple Watch Bubble 组件：布局、交互与算法实现

本文聚焦一个核心问题：如何在 LVGL 中复现 Apple Watch 上的气泡列表界面？

本实现仅供学习和参考，不保证与 Apple Watch 的行为完全一致，但力求在核心交互和视觉效果上达到相似的用户体验。

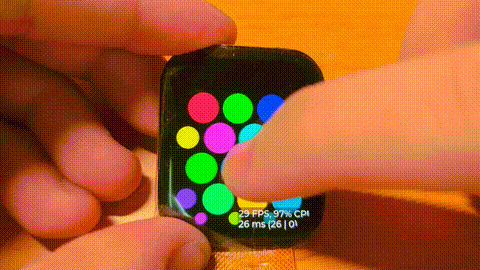

以下是在真实硬件上运行的最终效果：

拆解 WatchOS 26 气泡应用布局#

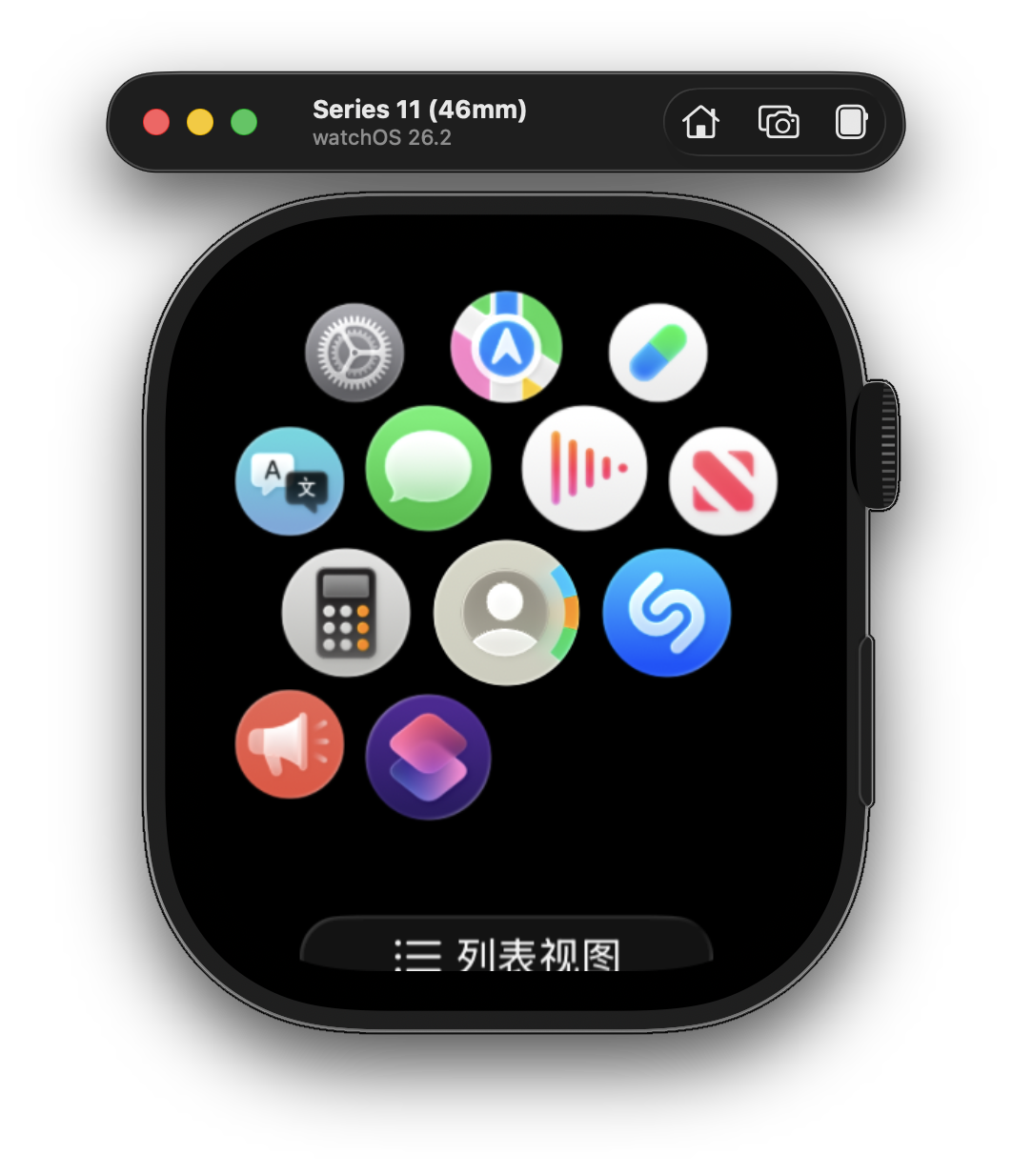

气泡排列布局#

整体采用蜂窝错列布局：偶数行 3 个、奇数行 4 个。

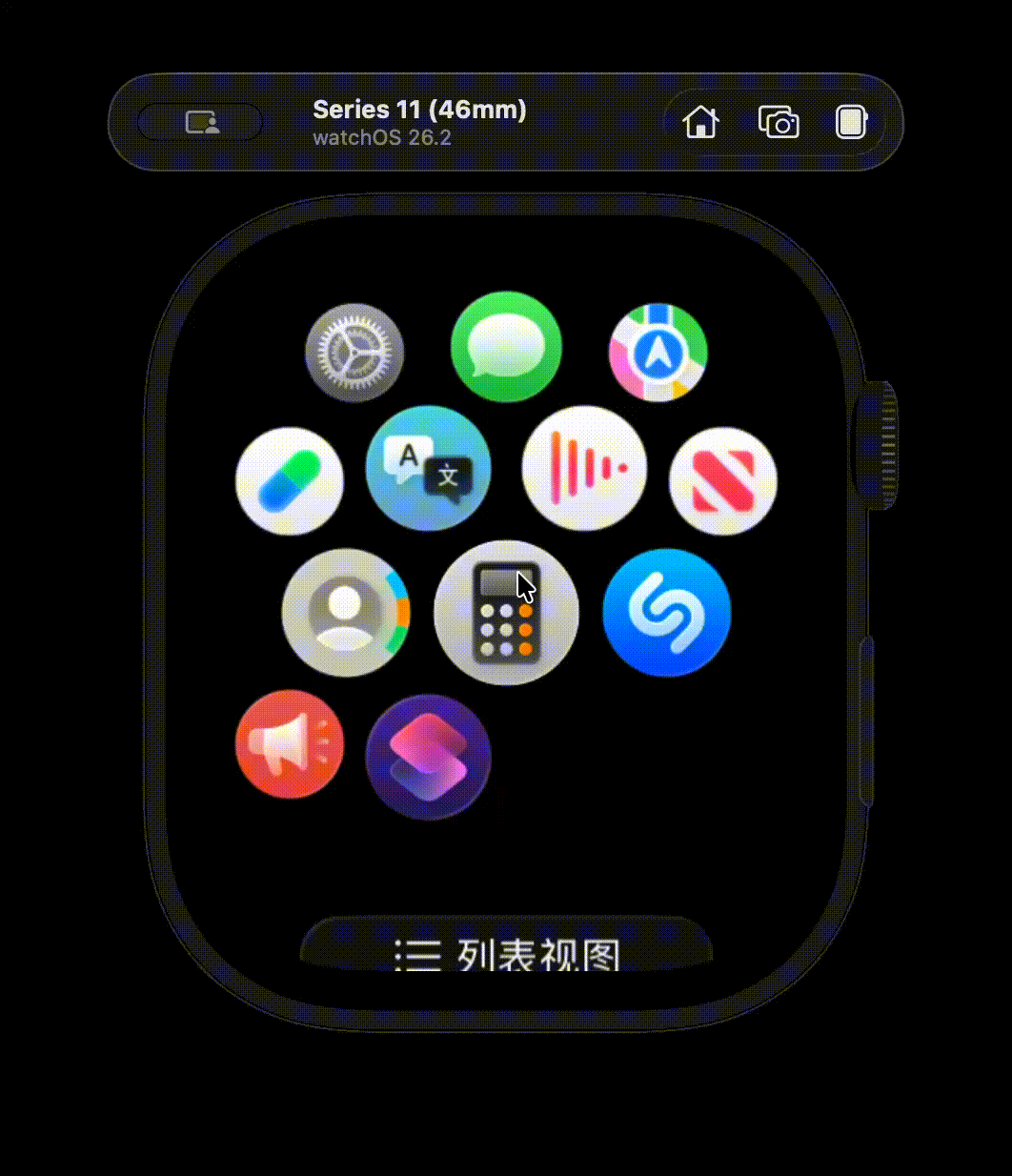

行为与动画#

行为与动画的核心表现可以拆成：

1. 中心区域最大，边缘逐渐缩小。
2. 边缘图标不仅变小，还向中心聚拢。
3. 拖动惯性与回弹：拖动时图标跟随手势移动。
4. 点击局部反馈：被按图标缩小并暗化，邻近图标向按压点轻微牵引。

复现思路#

复现这套效果时，可以先从最基础的布局开始：先搭一个容器 lv_obj_t *container，把所有气泡都放在这个容器里，再按照"偶数行 3 个、奇数行 4 个"的方式把图标排出来。布局只要先保证整体是蜂窝错列的，后面的动画和缩放才有基础。

接下来处理视觉层次。中心区域的图标保持最大，越靠边缘就越小，并且在接近边界时再做一点往内收的处理，这样边缘不会显得太散。只要把"位置决定大小"这件事做好，整体观感就会接近手表桌面的那种层次感。

最后再补交互动画。按下时让图标有轻微缩小和变暗，拖动时跟随手势移动，松手后根据速度决定是回弹还是继续惯性滑动。点击和拖拽要分开判断，避免手指扫过图标时误触。只要把布局、缩放、边缘收缩和输入动画这四部分串起来，基本就能复现出这类气泡列表的主要效果。

bubble_tick_timer#

这个定时器是整个系统的心脏，负责每帧推进状态更新、物理积分和视觉求解。它以固定的时间步长（比如 16 ms）运行，确保动画平滑且与系统时钟同步。

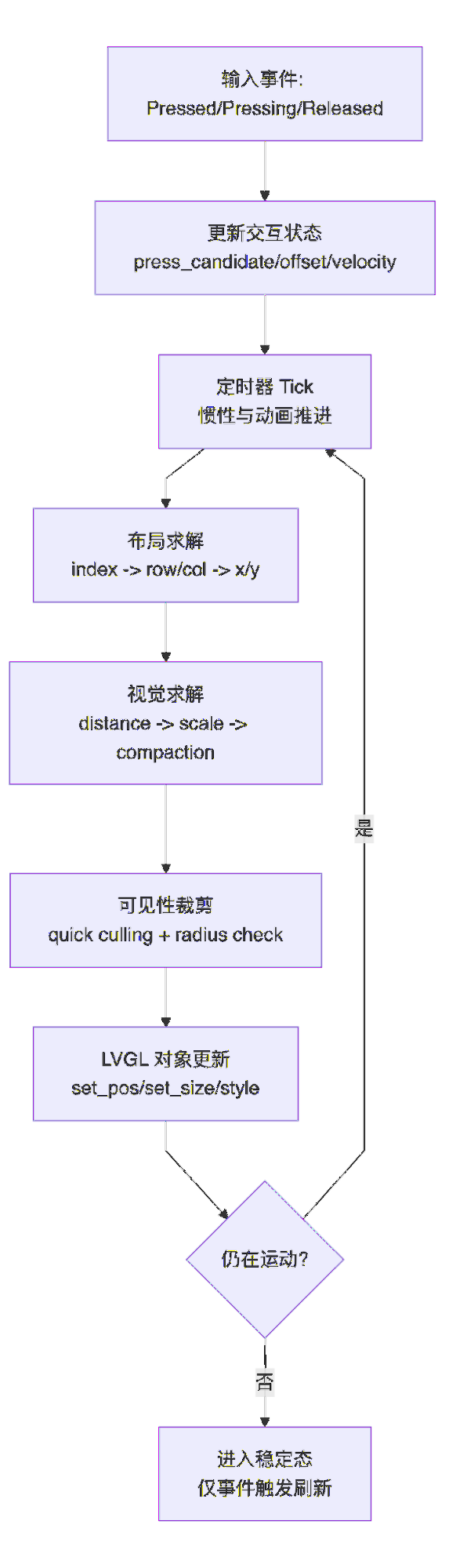

整体算法流程#

这个组件本质上是一个离散时间系统，每一帧都在执行："状态更新 → 几何求解 → 视觉提呈"。

这张图里有三个关键闭环：

1. 输入闭环：用户动作如何改写状态。
2. 物理闭环：速度与位移如何逐帧收缩。
3. 渲染闭环：状态如何映射到对象属性。

布局核心：索引映射到蜂窝错列#

行模式#

网格采用交替行容量：

1. 偶数行 3 个
2. 奇数行 4 个

该模式让视觉更接近手表桌面，而不是规则矩阵。

映射算法#

给定 index，顺序扣减每行容量，直到落入当前行：

1. 得到 row
2. col = index - consumed

得到 row 与 col 后，再用固定行距和列距转换到局部坐标。

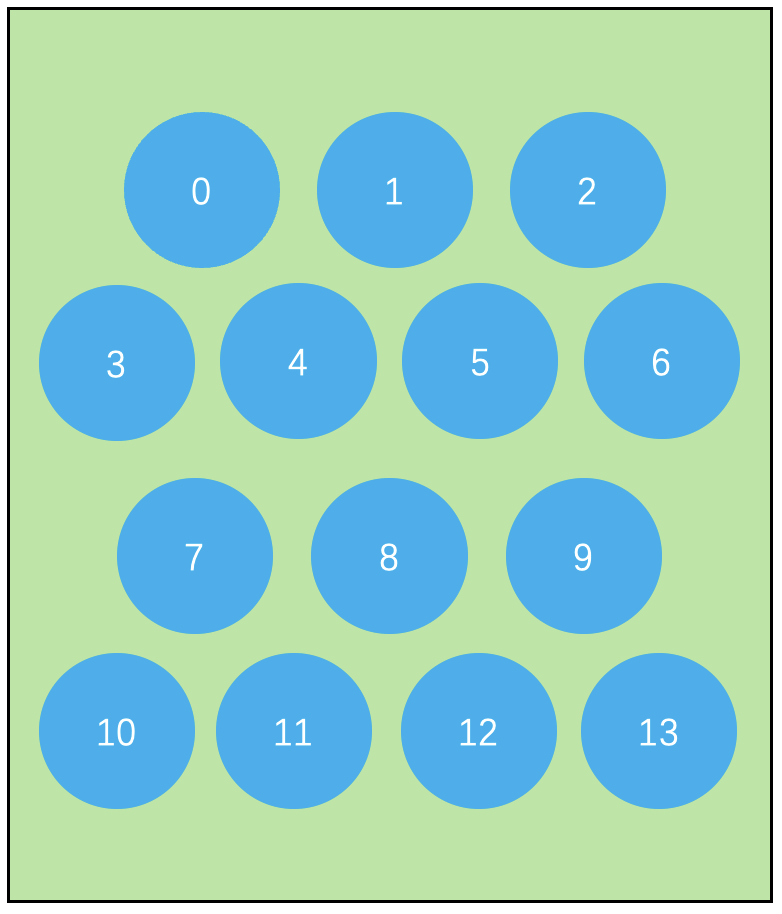

如果上面这两句话不够直观，可以把它理解为"按行发号（0-based index）"：

1. 第 0 行有 3 个号：0, 1, 2
2. 第 1 行有 4 个号：3, 4, 5, 6
3. 第 2 行有 3 个号：7, 8, 9
4. 第 3 行有 4 个号：10, 11, 12, 13

于是任意 index 的定位方式就是：

1. 从第 0 行开始，看这一行能不能"容纳"这个 index。
2. 如果不能，就减去该行容量，继续看下一行。
3. 第一次能容纳的那一行就是 row，剩下的偏移量就是 col。

最后一步才是几何映射：把 (row, col) 转成像素坐标。

1. row 决定纵向层级（乘以 ROW_PITCH_Y）
2. col 决定横向位置（乘以 ROW_PITCH_X）
3. 再减去该行半宽，保证每行都以中心对齐

结合实现看，row_layout_to_pixel() 的核心逻辑可以概括为：

bubble_count = (row % 2 == 0) ? 3 : 4;
row_half_span = (bubble_count - 1) / 2.0f;

x = (col - row_half_span) * ROW_PITCH_X;
y = (row - row_center) * ROW_PITCH_Y;

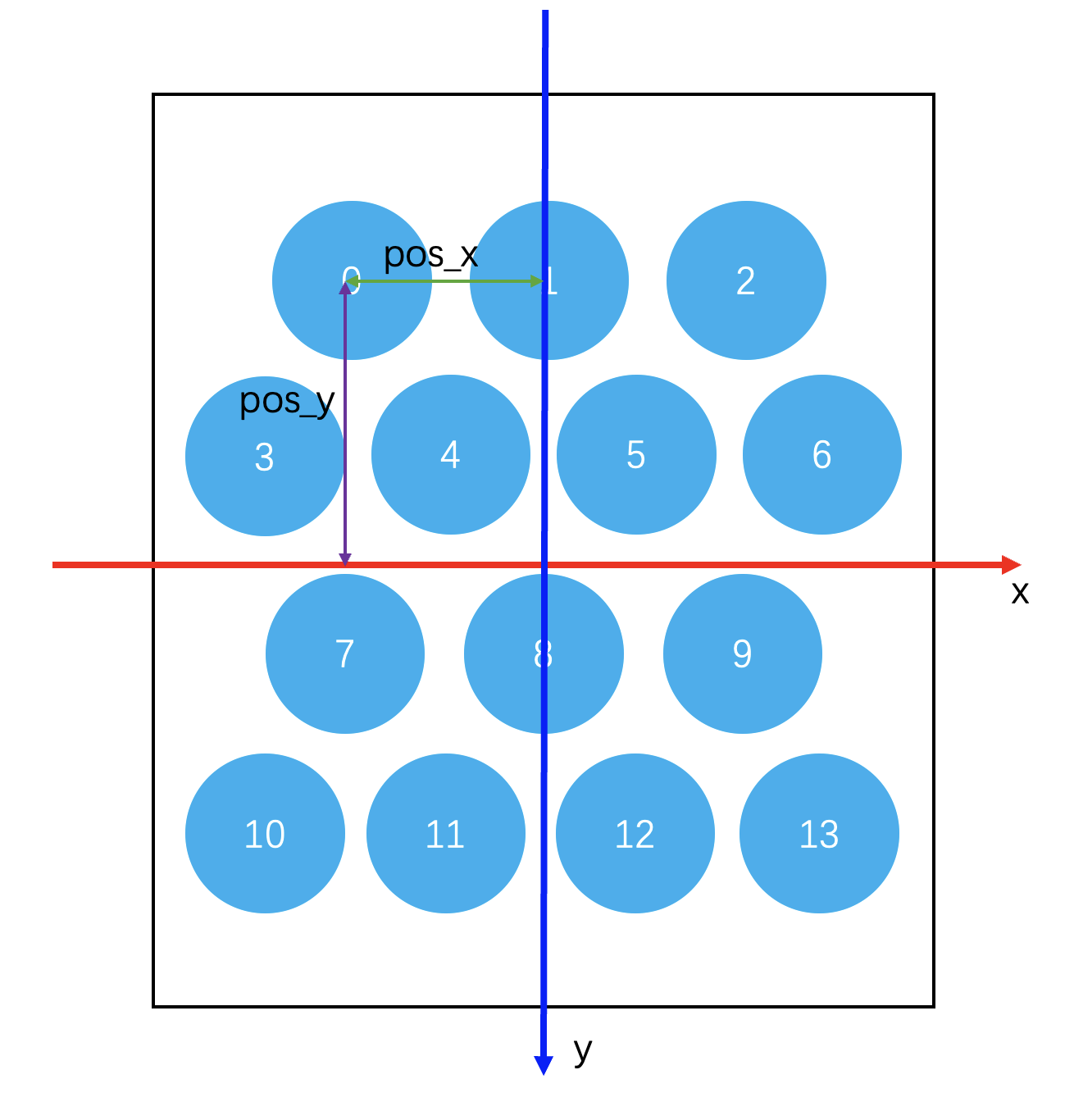

这里的关键是 (col - row_half_span)：

1. col 是"从左到右"的列坐标。
2. row_half_span 是这一行的"半宽列数"。
3. 相减后，坐标就从"左对齐坐标系"变成"中心对齐坐标系"。

row_center    = (min_row + max_row) / 2.0f;
row_half_span = (bubble_count - 1) / 2.0f;
pos_x         = (col - row_half_span) * ROW_PITCH_X;
pos_y         = (row - row_center)    * ROW_PITCH_Y;

举个直观例子：

1. 若该行 bubble_count = 3，则 row_half_span = 1；col=0/1/2 会变成 −1/0/1。
2. 若该行 bubble_count = 4，则 row_half_span = 1.5；col=0/1/2/3 会变成 −1.5/−0.5/0.5/1.5。

然后再乘以 ROW_PITCH_X，就得到以行中心为原点、左右对称分布的最终 x 坐标。这样奇偶行都不会出现"整行偏左或偏右"。

这里有两个工程上的收益：

1. 任何索引都可映射，天然支持按需扩容。
2. 排布规则由函数定义而不是静态表，后续改 3-4 为 4-5 或其他拓扑的改动成本很低。

垂直动态居中#

row_center 不是常量。系统会根据"当前有图标资源的最小行与最大行"计算中点，确保图标集合整体居中。

这一步避免了图标只填部分索引时出现"重心漂移"。

视觉模型：距离场驱动缩放#

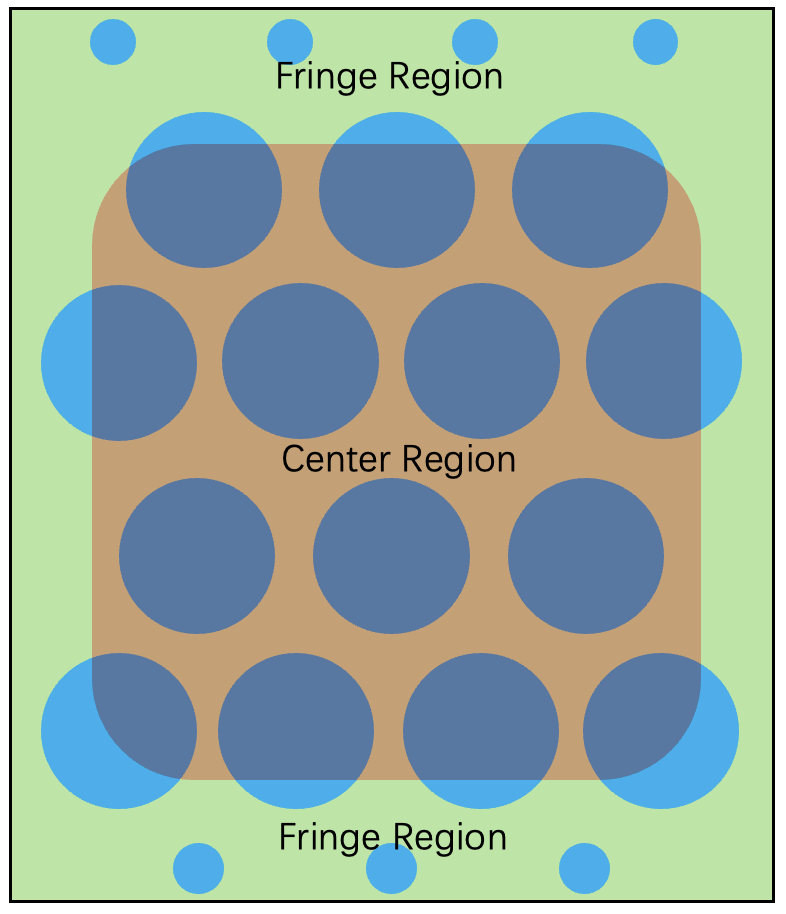

我将视觉模型划分为两个距离场：

中心红色区域是 Center Region，中间过渡带是 Fringe Region。

气泡的缩放由它们到边界的距离驱动：

1. 中心区域（distance <= 0）：scale = max_scale
2. 过渡带（0 < distance <= fringe_width）：scale 从 max_scale 线性过渡到 min_scale
3. 边缘区域（distance > fringe_width）：scale = min_scale

边界形状#

边界不是矩形，而是带圆角的近似圆角矩形：

1. X_RADIUS 与 Y_RADIUS 定义中心有效区。
2. CORNER_RADIUS 处理角部曲率。
3. fringe_width 控制从最大缩放过渡到最小缩放的带宽。

视觉求解的实际顺序#

一帧中每个图标的求解顺序为：

1. 网格坐标 → 基础 x/y
2. 叠加全局 offset
3. quick culling（先丢掉不可见气泡）
4. 计算 distance_to_edge
5. distance → scale
6. 边界压缩与平移补偿
7. 二次可见性判定（结合缩放后的半径）

顺序不能随意交换，尤其是"先 quick culling 再做复杂距离计算"可以节省大量计算开销。

边缘压缩与平移补偿#

气泡只做缩放会产生两个副作用：

1. 边缘气泡虽然变小了，但中心气泡也没变小，导致边缘气泡看起来更稀疏。
2. 边缘气泡观感会比边中区域更突兀。

无边缘压缩

有边缘压缩

所以在缩放前后增加两步修正：

1. Boundary compaction：按到边界距离压缩坐标增量。
2. Compact translation：沿法向或角平分方向做补偿位移。

这两步让边缘既收缩又不塌陷，保持"往中心聚拢"的视觉势能。

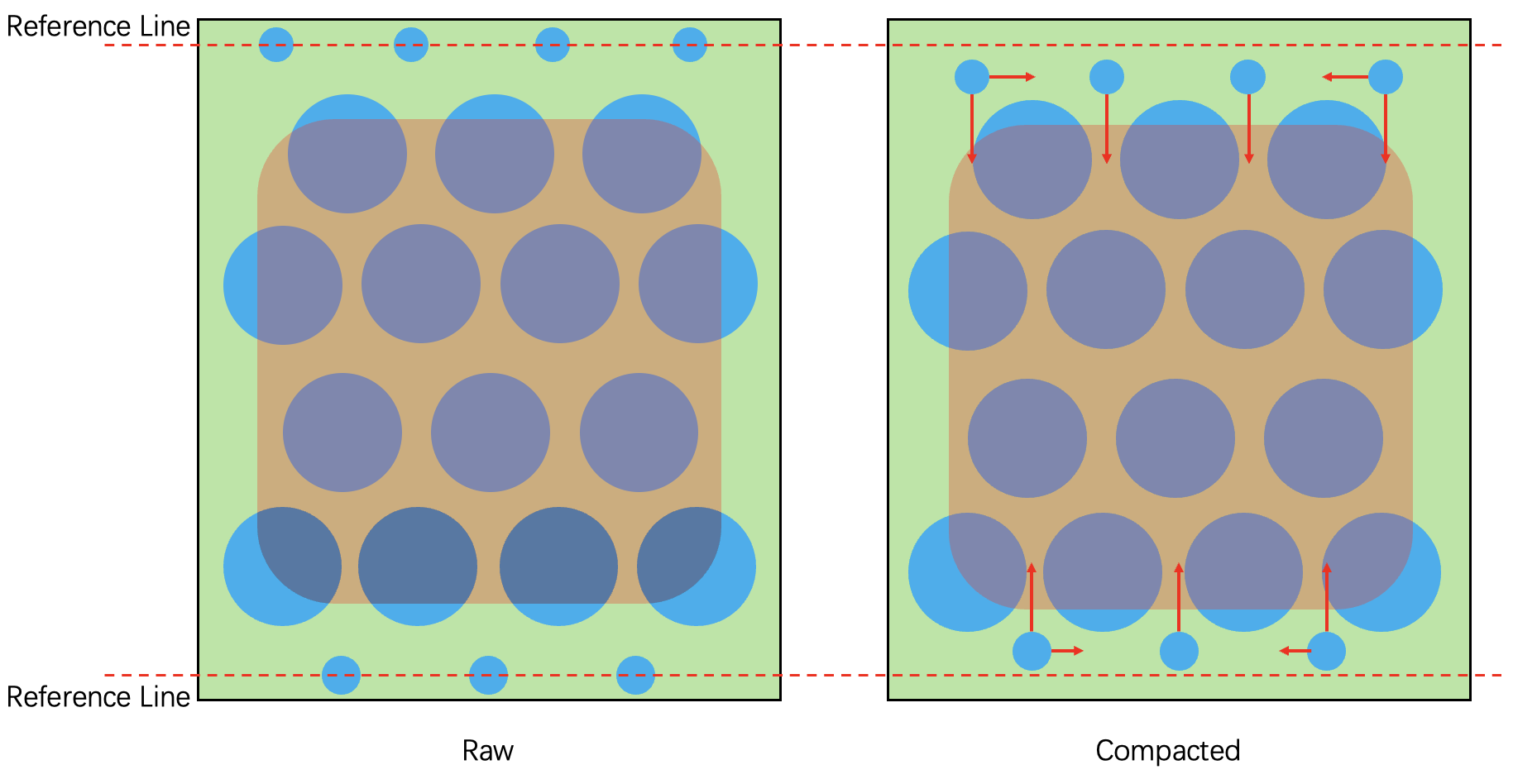

这里的核心思想不是"两个对象之间的距离"直接变小，而是"对象到边界的距离"变小。

更具体地说，先把图标看成落在一个理想坐标系里的点，然后对这个点做一次向内的非线性映射：

1. 点越靠近中心，基本不动。
2. 点越接近边界，越被压向内侧。
3. 点进入边缘过渡带后，压缩强度逐步变大。

所以最后看到的结果是：

1. 边缘图标彼此间隙看起来更小。
2. 边缘图标和中心图标之间的视觉距离也会缩短。
3. 但它不是简单地把所有图标统一往中心平移，而是"按位置不同，压缩程度不同"。

换言之，它是一个空间非线性映射：输入坐标越接近边界外侧，压缩系数越大。

可以把它理解为这个过程：

在实现上，这个压缩不是全局统一缩放，而是分两层做的：

1. apply_boundary_compaction()：先把超出边界附近的坐标"折叠"一点，避免边缘点过于外扩。
2. apply_compact_translation()：再根据点所在位置和边界距离，向中心方向补一段平移，让视觉间距更紧凑。

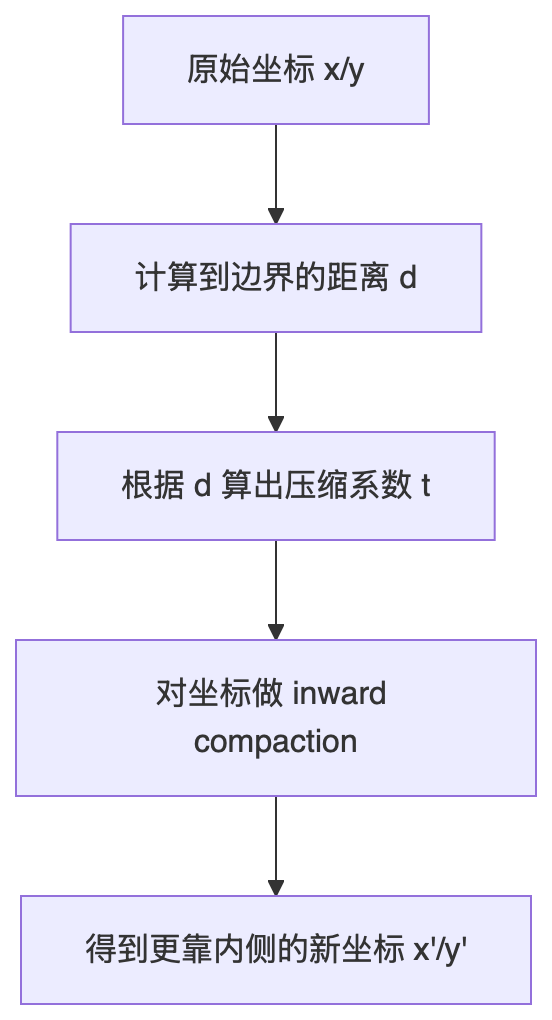

具体的压缩流程可以拆成 5 步：

1. 先求边界距离：对每个图标先计算 distance_from_edge，这个值越大，说明图标越靠近外圈。
2. 再算压缩强度：把 distance_from_edge 映射成压缩系数，中心区域几乎不动，进入 fringe 后开始线性增强，超过 fringe 后继续按更强的力度向内收。
3. 先做单轴折叠：分别对 x 与 y 调用 apply_boundary_compaction()，把超过 X_RADIUS / Y_RADIUS 的部分折叠到边界内侧，避免图标沿水平或垂直方向"撑出去"。
4. 再做方向补偿：调用 apply_compact_translation()，根据当前点所在象限、是否位于角落、以及离边界有多远，沿法向或角平分方向补一段位移。
5. 最后限幅并提交：把补偿量限制在 compact_limit 内，然后写回 x/y，供后续 lv_obj_set_pos() 使用。

对应到代码，可以把它理解为下面这个顺序：

distance_from_edge = calc_distance_to_edge(wb, x, y);

apply_boundary_compaction(&x, X_RADIUS, fringe_width);
apply_boundary_compaction(&y, Y_RADIUS, fringe_width);

apply_compact_translation(wb, &x, &y, distance_from_edge);

/* 最终用于 lv_obj_set_pos() 的坐标 */

其中，apply_boundary_compaction() 解决的是"图标离边界太近时坐标怎么折叠回去"的问题，apply_compact_translation() 解决的是"折叠以后还显得松散，怎么把视觉间距补紧"的问题。两者配合起来，边缘图标既不会显得散，也不会一股脑挤成一团。

输入算法：点击与拖拽如何共存#

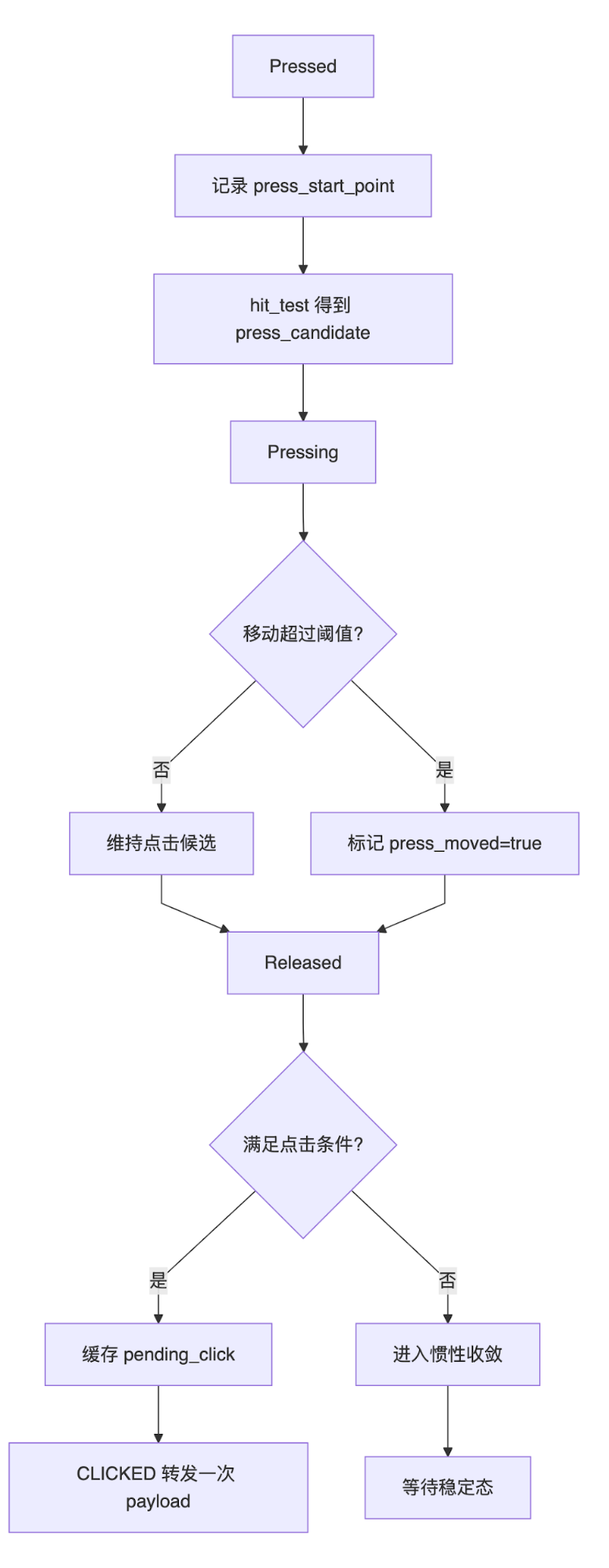

状态机#

输入分为三类事件：

1. pressed：记录起点和候选图标
2. pressing：累计位移与速度
3. released：判定点击或进入惯性

对应到 LVGL，就是三个事件回调：

1. LV_EVENT_PRESSED
2. LV_EVENT_PRESSING
3. LV_EVENT_RELEASED

在这三个回调里只做状态更新，不直接做复杂物理积分；物理积分放在定时器统一执行。

点击判定#

点击不是只看 released 时命中，而是同时满足：

1. 位移不超过阈值 TAP_MOVE_TOLERANCE
2. 抬起命中图标与按下候选一致

这样可避免"拖动途中扫过图标"触发误点击。

再加一层工程保护：

1. release 时先缓存 pending_click 数据。
2. 在 LV_EVENT_CLICKED 里只转发一次自定义 payload。

这样可以避免输入链路中可能出现的重复点击分发。

命中优先级#

命中检测时，若多个图标都覆盖当前触点，选择 scale 更大的图标。

理由很直接：在视觉上更大的图标更靠前，用户预期也应优先命中它。

物理算法：阻尼、弹簧、吸附的协同#

定时器以固定步长推进离散系统，每帧更新 offset 和 velocity。

实现上的关键是把它看作"显式迭代求解器"：

1. 根据上一帧状态预测新状态。
2. 对新状态施加约束（限幅、吸附、超界压缩）。
3. 速度过小则截断为 0，避免无限小抖动。

当状态变化量低于阈值时，系统进入静止状态，不再持续重绘。

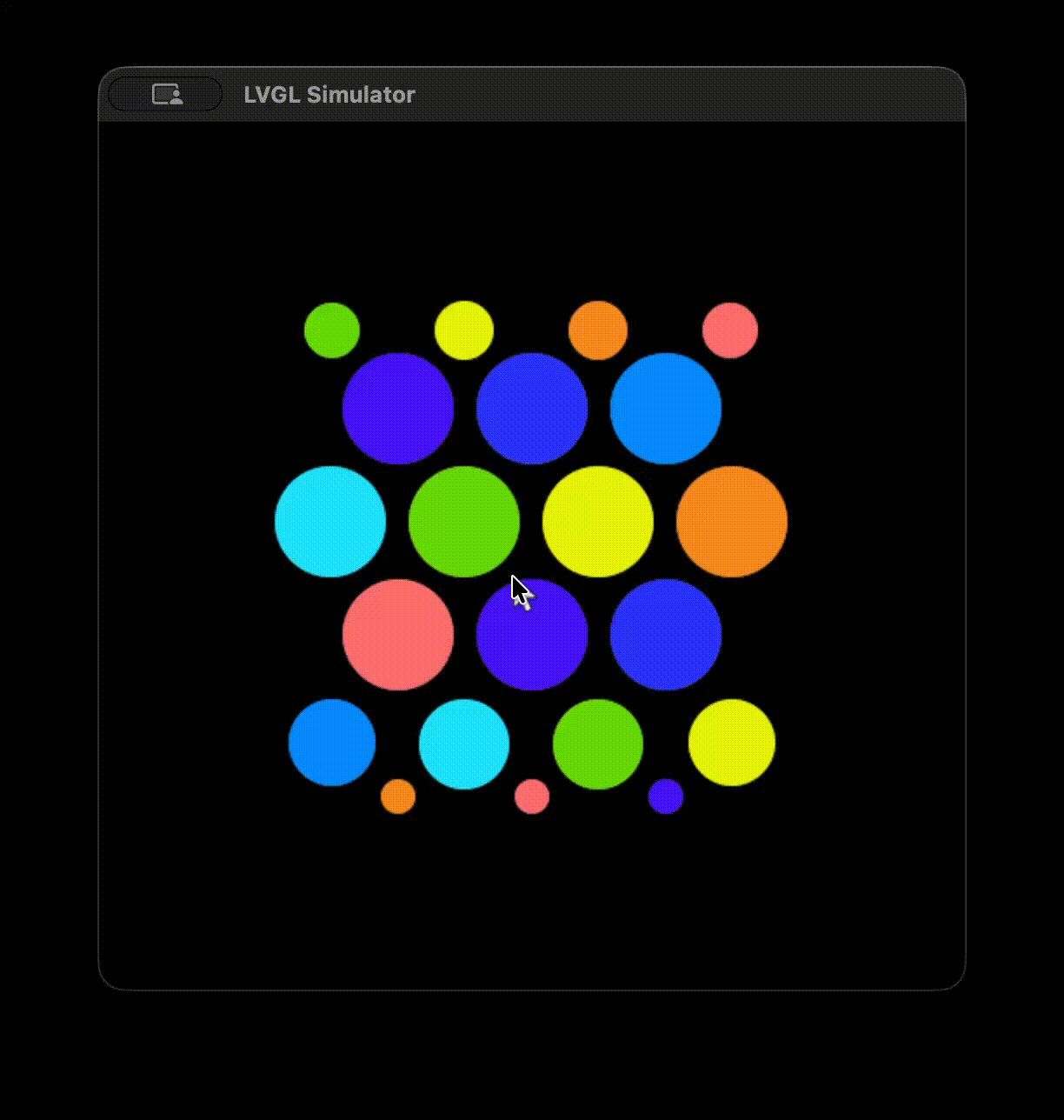

X 方向#

X 方向更强调"回中"：

1. 速度先阻尼衰减。
2. 再叠加指向中心的弹簧项。
3. offset_x 与 max_x_offset 限幅。

表现是：横向可以拨动，但最终会自然回到中心。

这本质上是一个一维阻尼弹簧系统：

v(t+1) = d·v(t) + k·(x_target - x(t))
x(t+1) = x(t) + v(t+1)

其中 d 为阻尼系数，k 为回中刚度。

Y 方向#

Y 方向更强调"内容滚动感"：

1. 拖动时允许 overscroll，并进行橡皮筋压缩。
2. 释放后向最近 ratchet step 吸附。
3. 超界区域使用更强的回弹项。

这里组合了两种力：

1. 弹簧力，负责纠正偏离。
2. 阻尼力，负责消除振荡。

并通过 dead zone 决定更偏向"软吸附"还是"强回弹"。

Y 方向之所以更复杂，是因为它同时承担：

1. 滚动感
2. 越界橡皮筋感
3. 离散步进吸附感

三个目标互相冲突，所以采用分段策略而不是单一方程。

按压动画：局部形变而非全局变换#

按压反馈包含三部分：

1. 被按图标缩小并暗化。
2. 邻近图标向按压点轻微牵引。
3. 松手后按不同速度做进出动画。

关键点在于：这是对局部节点施加扰动，不会破坏整体布局求解。 因此反馈明显，但不会让用户感觉"整个网格在晃"。

在实现上，这一段并不复杂，本质是"按压进度"驱动的插值更新。

按下后为什么会"变色 + 变小"#

按下命中图标后，组件会记录 pressed_icon_index，并把 press_anim_target 设为 1。定时器每一帧把 press_anim_progress 逐步逼近目标值，因此你会看到一个平滑的按下动画，而不是瞬间切换。

当某个图标是当前按压对象时，会做两件事：

1. 缩小：用插值把当前 scale 从 1.0 过渡到 PRESS_SCALE，再写回对象尺寸。
2. 变暗：按同一份进度计算暗化强度，分别作用到气泡背景色和图标图片层的 image recolor 不透明度。

所以视觉上就是"按下去会微微塌下去"，同时颜色变深一点，手感会更像实体按钮。

周围对象是怎么"靠过去"的#

被按图标先算出中心点，其他图标再根据自己到这个中心点的距离决定是否参与牵引：

1. 距离超过影响半径，不移动。
2. 距离越近，牵引系数越大。
3. 位移方向是"当前图标指向按压中心"的单位向量。
4. 最终位移还会乘上按压进度，保证按下和松手阶段都平滑。

这就是为什么你看到的是局部区域轻微收拢，而不是整屏一起移动。

松手后如何恢复#

松手或判定为拖拽后，会把 press_anim_target 设回 0。定时器继续插值：按压图标的缩放和暗化逐步消失，邻近图标的牵引位移也同步回到 0。整个回弹过程不需要单独写一套反向动画，只要目标值回 0 即可自然恢复。

对应到 LVGL，最终落地仍然是几类稳定的属性更新：

1. lv_obj_set_size() / lv_obj_set_pos()
2. lv_obj_set_style_bg_color()
3. image recolor + 不透明度（lv_obj_set_style_image_recolor_opa()）

即使动画看起来复杂，底层依然是同一套插值驱动的几何和样式刷新。

性能思想：只在需要时刷新#

算法再好，如果每帧无差别重绘，也会浪费性能。

因此实现采用脏标记策略：

1. 状态变化时 mark_refresh。
2. refresh_if_needed 才执行对象更新。

同时在图标可见性计算中先做快速裁剪，再做昂贵计算。这让组件在静止状态接近零更新成本，在交互状态保持稳定帧率。

建议把性能策略分成两层：

1. 状态层：changed 与 mark_refresh。
2. 图标层：先 quick culling，再做精确判定。

这样可以把"每帧全量求解"压缩为"必要图标求解 + 必要帧提呈"。

设计与实现的权衡解释#

fx 定点数的使用#

实际算法中为了避免浮点数运算，使用了定点数（fx）进行计算，最终提呈给 LVGL 的坐标和尺寸需要转换回整数。上述描述中为了表达清楚，直接用了"坐标"、"半宽"等术语，但实际代码里是通过定点数计算后再转换成整数像素值的。

为什么自己维护一个定时器？#

不使用 LVGL 内置动画系统，而是自维护一个定时器，原因如下：

1. 强耦合联动太多。 按压缩放、邻居牵引、边缘压缩、惯性回弹、吸附都在互相影响。如果用 LVGL 自带动画，通常要给很多对象分别挂动画，彼此同步和中断会很复杂。

2. 交互要可打断、可即时接管。 手指一按下/拖动/松手，状态要立刻切换。统一定时器里可以直接改 offset/velocity/press_anim_target，下一帧立刻生效，不用管理一堆动画的启动、停止、重定向。

3. 物理和动画是同一个"时间轴"。 惯性、弹簧、吸附、按压进度都在同一 tick 里推进。这样每帧只有一个真值来源，行为更可控，也更容易调参。

4. 定点数与可预测性。 本组件大量用 fixed-point 计算。自己推进能保证数值路径一致，避免不同动画通道带来的节奏偏差。

5. 性能和维护成本。 几十上百个气泡同时参与时，用统一刷新（含裁剪）通常更稳。否则每个对象各自动画，调度和状态管理成本会明显上升。
